Teknisk beskrivelse

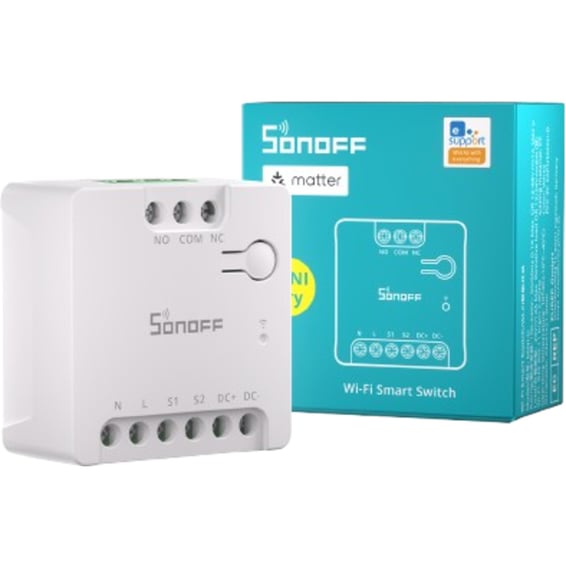

Bryteren kobles til via 2,4 GHz WiFi og bruker Matter-protokollen for integrasjon med smarthus-plattformer. Den har en potensialfri tørrkontakt-utgang med terminaler for normalt åpen (NO), felles (COM) og normalt lukket (NC), slik at styrekretsen er isolert fra lasten. MINI-D kan strømforsynes med enten 100 til 240 V AC eller 12 til 48 V DC, men de to strømkildene må aldri kobles til samtidig. Utgangsreleet har en nominell strøm på 2A og er beregnet for å styre lavspente DC-laster direkte, som små DC-motorer eller magnetventiler på opptil 8 W. Utgangen støtter kun DC-laster, og AC-laster skal ikke kobles direkte til utgangen. For høyere effekt eller AC-laster kan MINI-D brukes til å styre en kontaktor, der bryteren håndterer lavspenningssignalet og kontaktoren tar seg av den tunge lasten. Bryteren har i tillegg S1- og S2-terminaler for tilkobling av en ekstern manuell bryter. Den er kompatibel med Apple Home, Google Home, Alexa og Home Assistant via Matter, og styres også via eWeLink-appen.

Funksjonalitet

MINI-D kombinerer trygg, isolert styring med bred kompatibilitet og fleksibel automatisering. Den potensialfrie tørrkontakten fungerer som en ren signalbro mellom to punkter, uten å føre spenning til lasten, noe som gir sikker styring av systemer som ellers ville vært vanskelige å automatisere. Med både NO- og NC-utgang kan du tilpasse hvordan kretsen oppfører seg, avhengig av om utstyret skal aktiveres ved sluttet eller brutt krets. Du kan styre bryteren eksternt fra appen, med stemmen via en Matter-plattform, eller etter tidsplan, og sette opp scenarioer sammen med andre smarte enheter for mer avansert automatisering. Takket være Matter-støtten fungerer MINI-D på tvers av de mest populære smarthus-økosystemene, og lar deg bygge et enhetlig system med enheter fra ulike produsenter. S1- og S2-inngangene gjør at du kan beholde vanlig manuell betjening ved siden av den smarte styringen, for eksempel ved å skjule modulen bak en tradisjonell bryter. Bryteren kan også settes opp til å huske ønsket tilstand etter et strømbrudd.

Bruksområde

MINI-D egner seg svært godt til å gjøre eksisterende utstyr med tørrkontaktstyring smart, og passer til en rekke bruksområder både i hjemmet og i mer tekniske miljøer. Den er ideell for å styre garasjeporter, porter og elektriske låser, for å automatisere kjeler, varmtvannsberedere og termostatstyrte systemer, samt for å utløse klimaanlegg, ventilasjon og annet utstyr med dry contact-inngang. Den kan også styre små DC-motorer og magnetventiler på opptil 8 W, noe som gjør den nyttig til vanning, vannfordeling og annen væskestyring i for eksempel smarte hager og landbruk. Ved bruk sammen med en kontaktor kan MINI-D også indirekte styre kraftigere systemer, som pumper, på en trygg og energieffektiv måte.

Montering

MINI-D er kompakt nok til å få plass i de fleste standard koblingsbokser eller skjult bak et veggpanel, for en ren og diskret installasjon. Ved montering velger du enten AC- eller DC-inngang som strømkilde, og de to må aldri kobles til samtidig. Den tilkoblede lasten kobles til NO-, COM- og NC-terminalene etter ønsket koblingsmåte, mens en eventuell ekstern bryter kan kobles til S1- og S2-terminalene for manuell betjening. På grunn av arbeid med elektrisk utstyr bør installasjon utføres av en fagperson, og kursen bør være sikret med egnet automatsikring (MCB) eller jordfeilautomat (RCBO). Ved første oppstart går enheten i parkoblingsmodus, og du legger den til ved å skanne Matter-QR-koden med en Matter-kompatibel app. Etter tilkobling kan du styre bryteren via app, stemme og scenarioer.

Forbehold

Produktet er beregnet for innendørs bruk og støtter kun 2,4 GHz WiFi. AC- og DC-inngang må aldri kobles til samtidig, da dette kan skade enheten. Utgangen støtter kun DC-laster på opptil 8 W direkte, og AC-laster skal ikke kobles til utgangen under noen omstendighet; for AC eller høyere effekt må en kontaktor brukes. Utgangsreleet har en nominell strøm på 2A. For bruk i et Matter-økosystem og for fjernstyring kreves en Matter-kompatibel styringsenhet eller hub. Installasjon bør utføres av en fagperson, og kursen bør sikres med egnet automatsikring eller jordfeilautomat. Ved endt levetid skal produktet kasseres i henhold til lokale regler for elektrisk og elektronisk avfall, og ikke kastes sammen med vanlig husholdningsavfall. Tilgjengelighet og spesifikasjoner kan endres, og det tas forbehold om trykkfeil.
