Elko Bryter Innfelt • 1410221

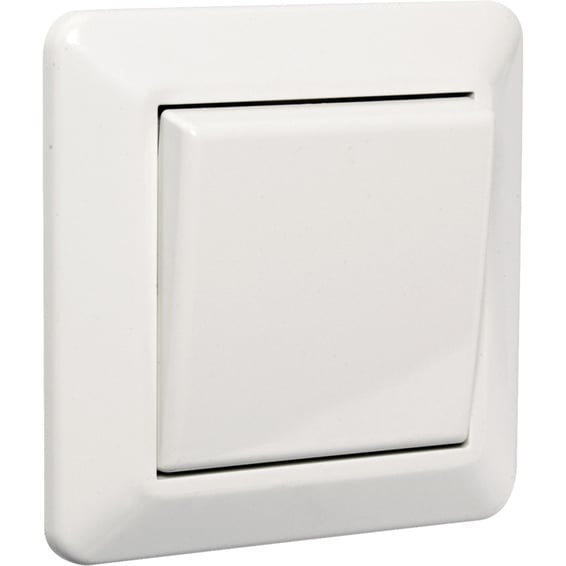

Bryter innfelt 1pol RS16/1 PH Elko

    • Dokumentasjon

      • FDV
      • Brukerveiledning

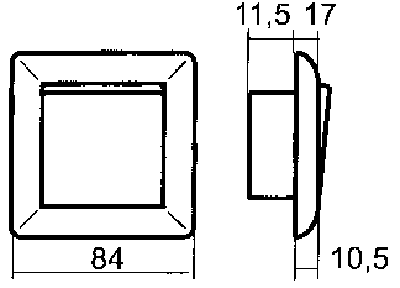

      • Målskisse
      • Målskisse
RS16 innfelt bryter passer inn i alle Elko kombinasjonsplater. Ved innbygging i kombinasjonsplate må festeramme L339 benyttes. For ombygging til bryter m/ lys benyttes vippestykke med lysåpning samt lysenhet (L608/S740). For ombygging til IMP benyttes impulsfjær T47(14 109 14). IP20.

Teknisk beskrivelse

1-polet brudd.

Funksjonalitet

Av/På bryter.

Bruksområde

Benyttes oftest i stue, kjøkken eller soverom der man ønsker å slå av/på lyset med en bryter. 1-pol.

Montering

Felles inn i standard Elko veggboks eller kombinasjonsplate. Innfellingsdybde på kun 11,5 mm.

Relevante emneord

Vi er etter Forskrift om elektrisk utstyr § 21 pliktig til å informere våre forbrukere at installasjonsmateriell ment for å kunne inngå i et fast elektrisk anlegg kan kun installeres av en registrert installasjonsvirksomhet. Unntatt er elektrisk materiell som utelukkende er ment for bruk i faste teleinstallasjoner, og elektrisk materiell som forbruker selv lovlig kan installere. Ønsker du mer informasjon, se ”Hva kan du gjøre selv?”, hvor du også finner ekstern lenke til dsb (Direktoratet for samfunnssikkerhet og beredskap) for “Hva kan privatpersoner gjøre selv på det elektriske anlegget?”

Alt som går på strøm eller batterier (EE-avfall) skal leveres til retur når det ikke kan brukes lenger. Du kan returnere dette gratis i en av våre varehus og/eller andre butikker som selger samme type varer. “Når EE-produkter blir avfall”

Bryter innfelt montasje

En bryter, eller ofte kalt stømbryter eller lysbryter kan bryte en forbindelse mellom to ledere slik at strøm ikke lengre kan flyte gjennom bryteren.

Brytere og dimmere leveres i ulike utforminger, funksjonalitet og montasje. For montering direkte på lampetledning benyttes ledningsbryter eller ledningsdimmer, med for fastmontasje benyttes påvegg eller innfelt.

Den vanligste funksjonaliteten er 1-polet og kan brukes til alle typer belysning innendørs i tørre rom, mens for utendørsbelysning og våtrom må man benytte 2-polet.

  • 1-polet bryter En enkel av/på-bryter.
  • Endevender eller vekselvender En enkel vender hvor COM er enten koblet til L1 eller til L2.
  • Kronevender eller serievender Dobbel 1-polet bryter. To 1-polete brytere i samme hus som kan opereres uavhengig av hver sin aktuator.
  • 2-polet bryter To 1-polete brytere som opereres samtidig av samme aktuator.
  • 2-polet endevender eller vekselvender To endevendere som opereres samtidig av samme aktuator.
  • Mellomvender eller kryssvender 2-polet endevender som er internt koblet for å snu polaritet, dvs. kun fire av de seks kontaktene kobles til ytre ledningsforbindelser.
